Trong hệ thống bơm bê tông, Van S (S-pipe, S-valve) là chi tiết đóng vai trò quan trọng, quyết định hiệu quả vận hành của toàn bộ thiết bị. Van S có nhiệm vụ chuyển đổi dòng bê tông từ xy lanh ra ống phân phối, đảm bảo dòng chảy liên tục, áp lực ổn định và hạn chế tối đa rò rỉ.

Trên thị trường hiện nay, các loại bơm bê tông Hàn Quốc (JunJin, Everdigm, KCP,…) đều sử dụng van S với thiết kế tương đồng. Nhờ đó, van S Hàn Quốc và Trung Quốc có thể thay thế, lắp lẫn cho nhau, mang lại sự linh hoạt lớn cho người dùng trong quá trình bảo dưỡng, sửa chữa.

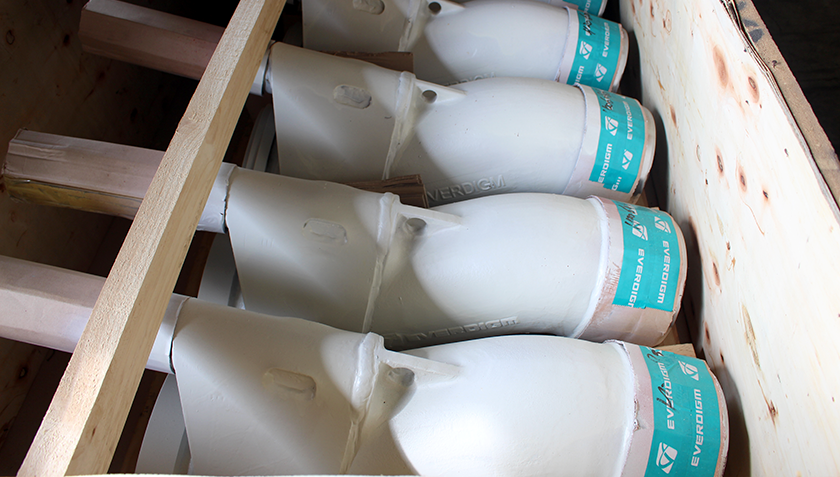

Van S Everdigm Hàn Quốc

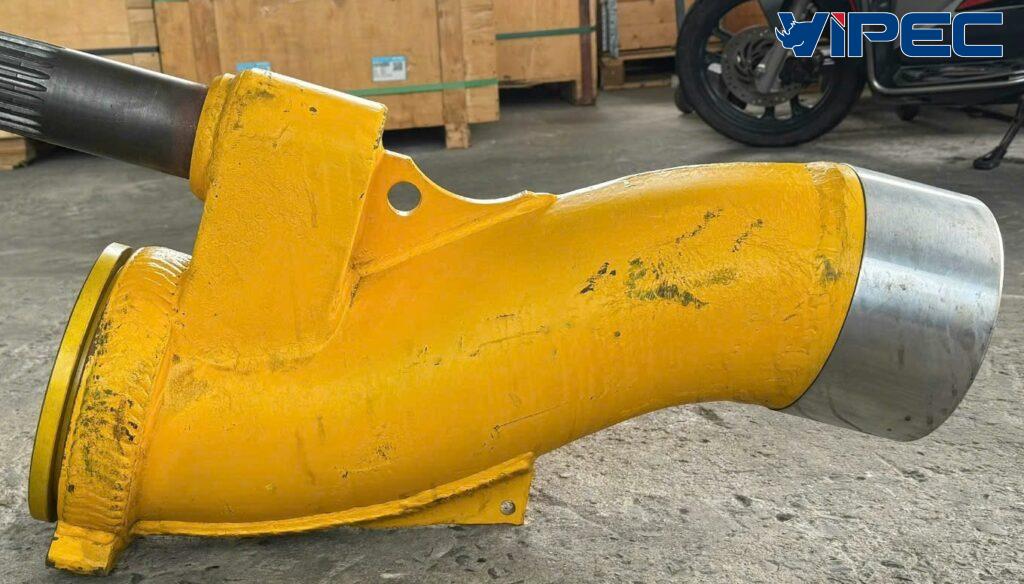

Van S Trung Quốc

1. Cấu tạo

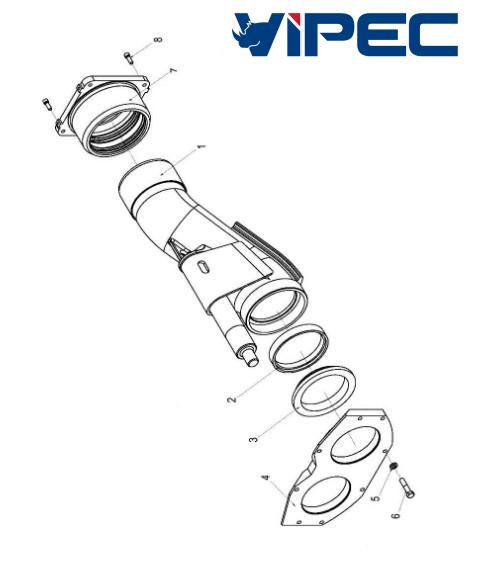

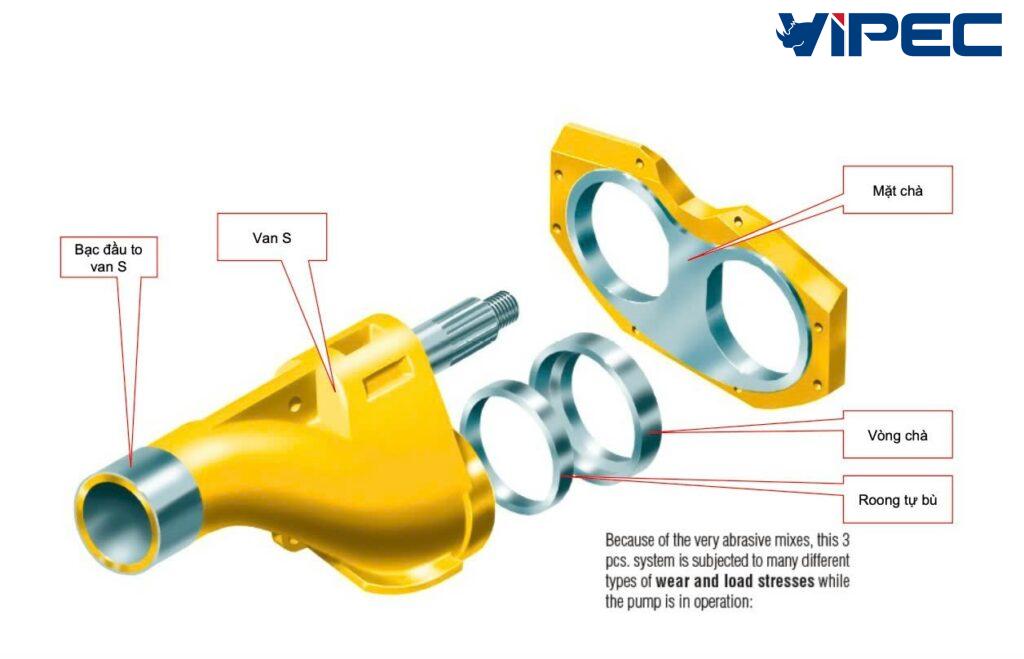

Dựa trên bản vẽ kỹ thuật và cấu hình chuẩn, Van S thường bao gồm các chi tiết chính:

Thân van S (Swing Pipe): Hình chữ S, làm từ thép hợp kim đúc chịu mài mòn, truyền tải dòng bê tông từ xy lanh đến ống phân phối.

Vòng chà (Wear Ring): Tạo độ kín khít giữa thân van và mặt chà.

Mặt chà (Wear Plate): Tấm thép chịu mài mòn, tiếp xúc trực tiếp với bê tông, dễ thay thế.

Roong tự bù (Compensation Ring): Giữ áp lực, ngăn rò rỉ trong quá trình bơm.

Bạc đầu to – bạc đầu nhỏ (Bearing Case/Bushing): Đỡ trục van, giảm ma sát khi van xoay.

Bu lông, vòng đệm, lò xo: Giữ cố định toàn bộ cụm van.

Van S được lắp đặt trong phễu bơm, gắn liền với co số 1.

2. Nguyên lý hoạt động

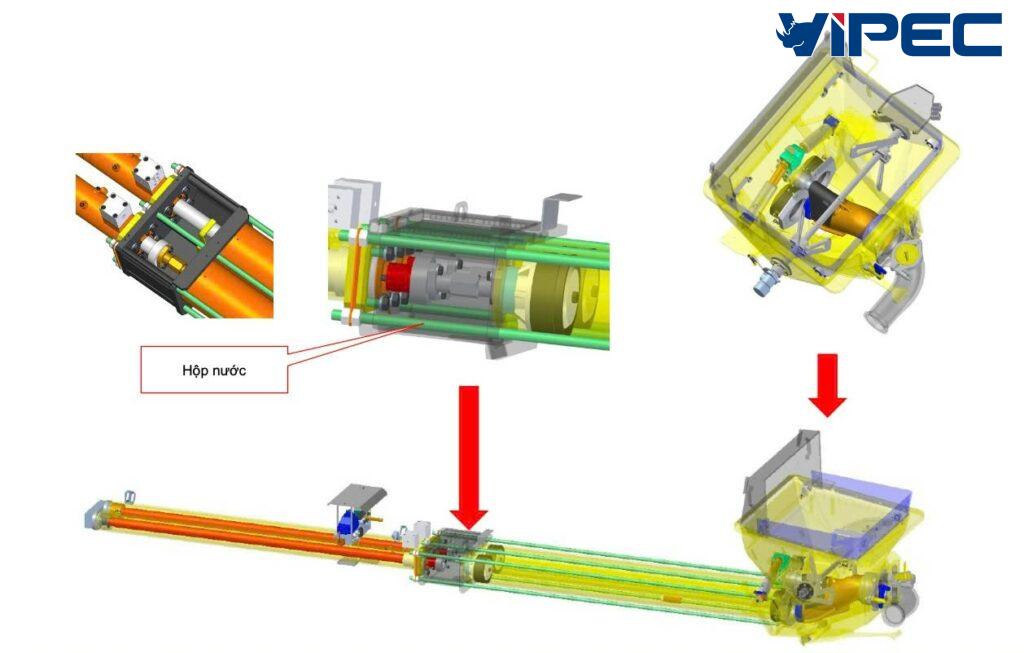

Van S chuyển động xoay nhờ cơ cấu thủy lực đồng bộ với hành trình pittông của xy lanh bơm. Khi một xy lanh đẩy bê tông, van S sẽ mở sang ống phân phối; khi pittông đảo chiều, van S xoay sang xy lanh còn lại, tạo nên chu trình bơm liên tục.

Trong quá trình làm việc, van S phải chịu:

Áp lực bê tông cao

Ma sát liên tục với vật liệu mài mòn

Tải trọng va đập khi chuyển hướng

--> Do đó, vật liệu chế tạo và độ chính xác lắp ghép là yếu tố quyết định tuổi thọ.

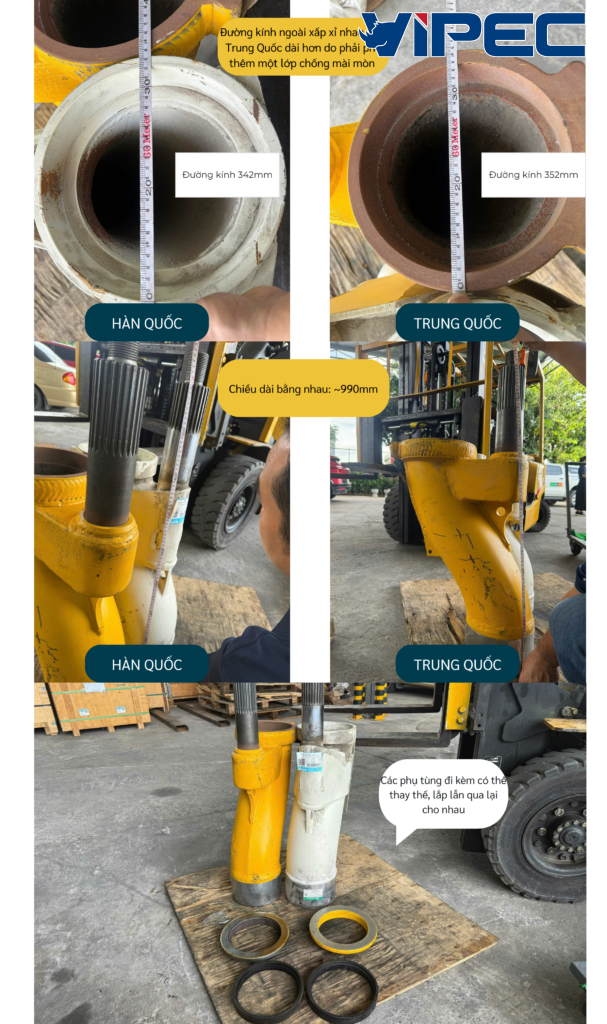

3. So sánh Van S 2018 Trung Quốc và Hàn Quốc

Câu hỏi đặt ra: Liệu rằng Van S 2018 Hàn Quốc có thể lắp lẫn được cho nhau hay không?

Chúng ta cùng đi qua các kết quả so sánh dưới đây:

Để đảm bảo khả năng thay thế giữa van S Trung Quốc và Hàn Quốc, một số yếu tố kỹ thuật cần được đồng bộ, bao gồm:

Thiết kế hình học đồng nhất: Độ cong, tiết diện và kết cấu bề mặt tiếp xúc phải tuân thủ cùng một chuẩn, tránh hiện tượng rò rỉ hoặc kẹt bê tông.

Kích thước chuẩn xác: Đường kính trục, khoảng cách lắp ghép, độ dày thành thép phải được kiểm soát chính xác đến từng milimet.

Sử dụng chung phụ tùng đi kèm: Bao gồm vòng bi, bạc đạn, bộ sin phớt, roong tự bù,…. Nếu thiết kế không đồng bộ, phụ tùng sẽ không tương thích, gây hao mòn nhanh và giảm tuổi thọ.

Như vậy van S Trung Quốc và Hàn Quốc có sự tương thích toàn diện.

4. Ưu điểm khi sử dụng van S 2018 có khả năng thay thế, lấp lẫn cho nhau

Việc lựa chọn van S có khả năng thay thế lẫn giữa hai thị trường mang lại nhiều lợi ích cho doanh nghiệp:

Tối ưu chi phí: Chủ động lựa chọn nguồn cung phụ tùng từ nhiều quốc gia, giảm phụ thuộc vào một nhà sản xuất.

Đảm bảo tiến độ thi công: Khi cần thay thế gấp, doanh nghiệp có thể sử dụng linh kiện sẵn có, không phải chờ đợi nhập khẩu.

Gia tăng tuổi thọ thiết bị: Nhờ thiết kế chuẩn hóa, phụ tùng hoạt động ổn định, giảm rủi ro hư hỏng đồng bộ.

Thuận tiện bảo dưỡng: Kỹ thuật viên dễ dàng thao tác, tiết kiệm thời gian sửa chữa, giảm thiểu thời gian máy ngừng hoạt động.

Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị và phụ tùng bê tông, VIPEC tự hào mang đến cho khách hàng:

Đa dạng lựa chọn: Van S Trung Quốc và Hàn Quốc chất lượng cao, phù hợp nhiều dòng bơm bê tông trên thị trường.

Đảm bảo đồng bộ: Cam kết sản phẩm đạt chuẩn kích thước và thiết kế, có thể lắp lẫn và thay thế cho nhau.

Phụ tùng đi kèm đầy đủ: Cung cấp trọn bộ bạc đạn, gioăng, vòng bi… giúp khách hàng yên tâm khi bảo dưỡng.

Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư VIPEC sẵn sàng tư vấn giải pháp tối ưu cho từng công trình.

Nếu bạn đang tìm kiếm van S chất lượng cao và phụ tùng chính hãng, hãy liên hệ ngay với VIPEC – đối tác tin cậy của ngành bê tông tại Việt Nam.
